电控洒水炮的安装使用

2020-10-31 15:50:01

次

电控洒水炮是目前园林绿化、道路洒水的一款较为自动化、省力的设备。可以根据不同洒水车的储罐体积不同，压力不同，选择不同的流量、射程的洒水炮。

1.系统组成

电控洒水炮是由灭火部件（炮头）、操作控制盒、软管、电控阀门和安装平台组成。工作电压一般是24v直流电源。

2.安装说明

如图中所示，1号是6芯插头，与同样六芯插头的5号连接，6号与9号连接；

3号以及7号是二芯插头插入连接，将外部的螺帽拧紧即可。

8号与24v直流电池的正极、负极连接即可。红色正极。线头上面有正负极的标识。

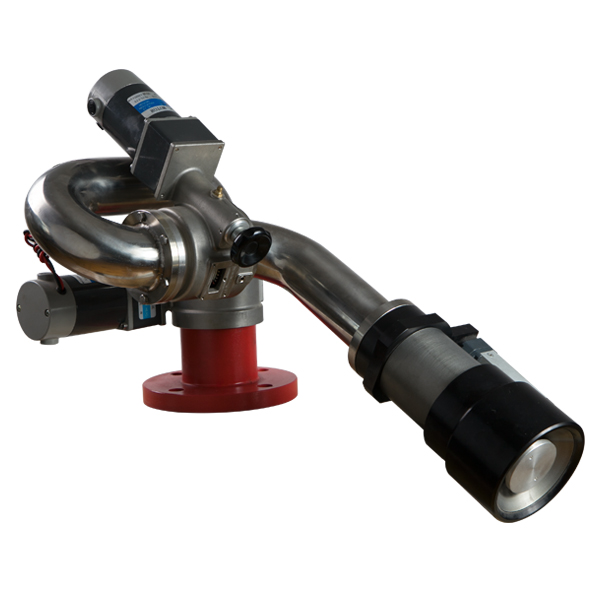

洒水炮

3.控制盒上面的自摆遥杆，有3个档位。第一档的自摆摆动幅度较小，第二档稍微大一些，第三档的自摆幅度较大，使用者可以根据自己的实际需要进行选择。

上面的上仰和俯冲是控制洒水炮炮头的角度；向左向右是让水炮进行水平角度的调整。

4.电动阀是在水炮下面安装的，控制水炮水流开关的设备。直接将电磁阀的正负极与控制盒内线路板上的发开关端子连接即可实现在驾驶室内控制水炮的开启和关闭。如果觉得麻烦可以与厂家联系直接连接好发过去就可以。

5.一般厂家会在控制盒里面放几个保险配件，以供备用。
