PSKD**-HS(**/BU)

BU型电控消防水炮机械总成.pdf

产品概述

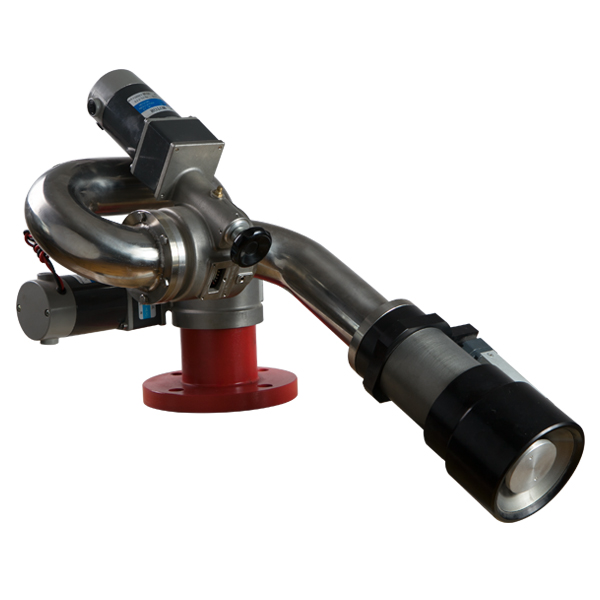

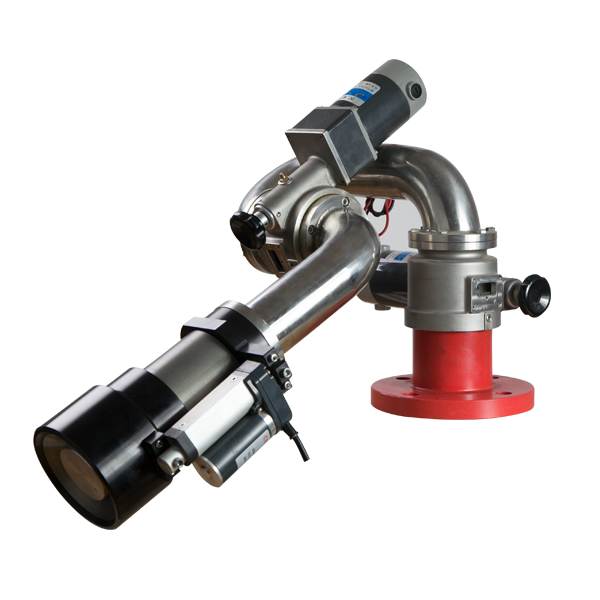

    BU系列电控消防水炮机械总成产品型号涵盖20L/s～60L/s，产品主体采用不锈钢304材质。BU系列产品表面为消防红色静电喷涂，PU系列产品弯管部分镜面抛光；水平，垂直双向传动为蜗轮蜗杆结构，搭载DC24V直流电机和ZGN30K减速机超大扭矩输出动力。炮头配备电动直线推杆，柱状雾状喷射状态自由转换，30L/40L、50L/60L产品可通过调整炮头分流芯部件进行流量转换方便客户使用，是客户PSKD系列电控消防炮机械部分的不二选择，产品满足国标GB19156-2019中定义的产品性能要求。

供水系统

主要由水源、消防水泵、高位水箱或气压稳压装置、水泵接合器和管路组成，其目的在于能给装置提供快速的、充足的水源。

执行系统

由灭火装置、电源装置、火灾自动报警装置等中间执行装置组成，即当发生火情时，执行灭火及报警动作的相关组件。

控制系统

由联动控制柜及区域控制箱、系统电源控制器、计算机火灾（视频）监控系统组成。其目的在于对供水系统和执行系统进行控制，可灵活的实现手动、自动以及现场、消防中心的各种操作。有效完成从发现火灾直至扑灭火灾等一系列动作。并能使自动跟踪定位射流灭火系统通过输入模块和输入输出模块直接与火灾自动报警中心连接，保证火灾报警系统的整体性。
